Pallet trattato del trasportatore di SMT del pallet della lega per saldatura con il ciclo di vita di 20000 volte

Solder Pallet SMT Process Carrier Pallet with 20000 times Life Cycle
Solder Pallet SMT Process Carrier Pallet with 20000 times Life Cycle Solder Pallet SMT Process Carrier Pallet with 20000 times Life Cycle Solder Pallet SMT Process Carrier Pallet with 20000 times Life Cycle

Grande immagine :  Pallet trattato del trasportatore di SMT del pallet della lega per saldatura con il ciclo di vita di 20000 volte

Dettagli:

Luogo di origine: DongGuang Cina
Marca: Chuangwei
Certificazione: CE ISO
Numero di modello: CWSC-3

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 insieme
Prezzo: Negotiable
Imballaggi particolari: ogni insieme è imballato in caso del compensato
Tempi di consegna: i 1-3 giorni dopo il pagamento confermano
Termini di pagamento: T / T, L / C
Capacità di alimentazione: 300 moda al mese
Descrizione di prodotto dettagliata
Ciclo di vita: 20000 volte Colore: Grigio nero blu
Circostanza: Nuovo OperationTemperature standard: 260
Temperatura massima di operazione (C): 350 Dimensione dello strato (millimetri): 2440×1220
Evidenziare:

Vassoi di Smt

,

trasportatore del PWB


Pallet trattato del trasportatore di SMT del pallet della lega per saldatura con la specificazione del ciclo di vita di 20000 volte:



Modello DurostoneCHP760 DurostoneCAS761 DurostoneCAG762
Grado Norma Antistatico Antistatico (ottico)
Colore Blu Nero Grigio
Densità (g/mm3) 1,85 1,85 1,85
OperationTemperature standard 260 260 260
Temperatura massima di operazione (C) 350 350 350
Dimensione dello strato (millimetri) 2440×1220 2440×1220 2440×1220
Tickness/peso (mm/kg) 3/17, 4/22 5/28, 6/33, 8/44 10/55, 12/66

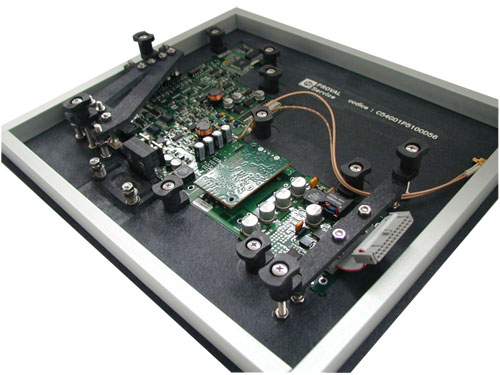

 Pallet trattato del trasportatore di SMT del pallet della lega per saldatura con il ciclo di vita di 20000 volte 0

Usato dalla maggior parte dei nostri clienti a causa di alcuni vantaggi:

1. posizionamento più veloce sulla linea di produzione
2. bassi costi dovuto la mancanza delle barre di rinforzo
3. migliore calza del volume
4. migliore rendimento con il tipo differente del bordo sulla linea di produzione

La tecnologia SMT (SMT) è il fattore principale che determina le più alte densità del circuito per pollice quadrato su PCBs. Direttamente attaccare le componenti ed i dispositivi alla superficie dei circuiti ha permesso ai prodotti di eseguire con molto le più alte velocità di circuito, ha conceduto la maggior densità del circuito e richiede i meno collegamenti esterni. Questi avanzamenti notevolmente hanno abbassato i costi, la prestazione migliore e l'affidabilità di prodotto. Tuttavia, questi benefici non vengono senza loro sfide. Stampando la pasta della lega per saldatura sulle dimensioni di diminuzione del cuscinetto, disporre le più piccole componenti e reflowing le intere assemblee con le loro varietà di rivestimenti e di materiali di termine sono appena alcune delle sfide tecniche che gli ingegneri dei metodi di trasformazione affrontano ogni giorno.

La nostra rete di vendite

Pallet trattato del trasportatore di SMT del pallet della lega per saldatura con il ciclo di vita di 20000 volte 1

Questa stima può essere fatta in tre modi


Se un PWB è disponibile (popolato preferibilmente) - i nostri ingegneri di vendite possono rapidamente valutare il vostro bordo.
 Se i dati di progettazione del PWB sono disponibili lo elaboreremo, analizzeremo ed a distanza valuteremo.
 Potete farlo facendo uso delle regole avete presentato sotto - i nostri clienti trovano rapidamente che superiore a due metodi sia il più facile.
Gerber, Excellon ed altri dati richiesti
 Pin Land alla valutazione di rimozione del cuscinetto di SMT

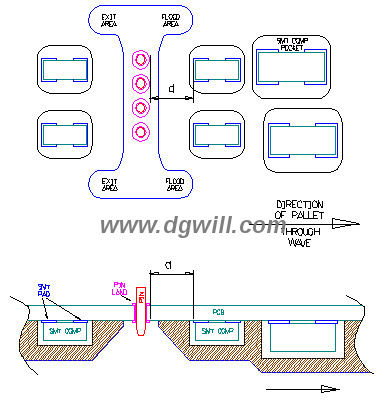

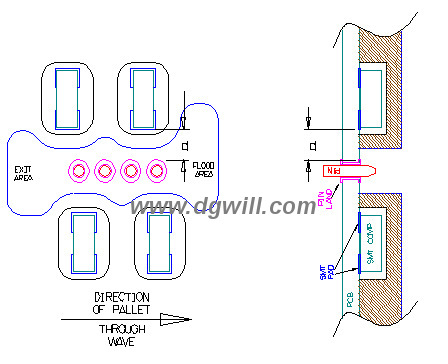

Le due figure sotto ogni parte di manifestazione di un CSWSC nelle viste della sezione e di piano. La figura destra indica che più spazio
è richiesto quando l'orientamento del connettore è perpendicolare all'onda.

Pallet trattato del trasportatore di SMT del pallet della lega per saldatura con il ciclo di vita di 20000 volte 2


Le componenti di PTH hanno individuato parallelo alla direzione attraverso l'onda
Lo spazio richiesto fra la terra del perno ed il cuscinetto di SMT può essere fatto abbastanza
piccolo, poichè la lega per saldatura non deve scorrere «sotto» le tasche componenti.




Pallet trattato del trasportatore di SMT del pallet della lega per saldatura con il ciclo di vita di 20000 volte 3

Implicazioni di progettazione del PWB - per i progettisti del bordo - o respin

Siamo rivolti a spesso dai nostri clienti per aiutare con l'identificazione delle opportunità del respin di progettazione.
Identificheremo i settori problematici all'interno di un bordo e suggeriremo i movimenti appropriati delle componenti. (Nel migliore dei casi prima che il PWB sia fabbricato)
Tuttavia per i progettisti del bordo che leggono questo, può voi ricordare altre quattro «regole» (per fare concorrenza alle cento altre regole dovete avere galleggiamento
 intorno in vostra testa).
Tenga le grandi (altezza) componenti di SMT a partire dalle aree di PTH.
 Lasci le aree principali e di trascinamenti intorno alle componenti di PTH chiare come possibile.
 Non metta alcune componenti di SMT all'interno di 3mm (0,12") di alcune componenti di PTH.
 Non metta tutte le componenti di PTH nella linea lungo l'un bordo di un bordo - lasci un certo spazio per permettere che noi sosteniamo il mascheramento nel centro del bordo.
